소각시설 및 재활용처리시설

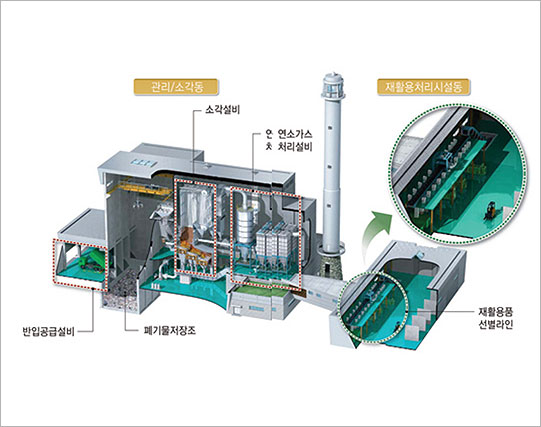

시설 절개도
지하층
악취발생원(음식물폐수, 폐기물오수) 집중배치로 악취방지
1층
유지보수차량 및 약품차량 진출입고려 실구획
2층
향후 환경오염 규제 강화대비 증설공간 확보
3층
소각시설 중앙에 제어실 배치로 감시기능 강화
소각시설

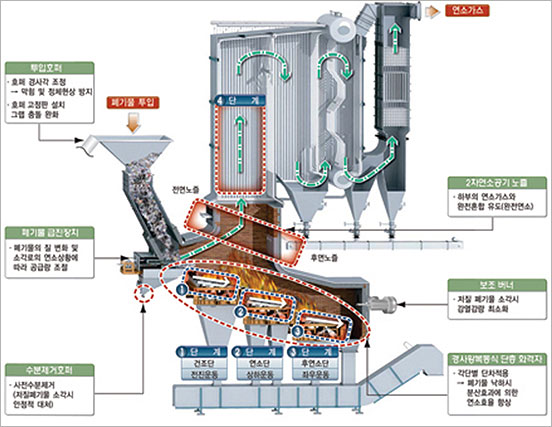

소각로 특징
(1단계) 건 조
- 사전수분제거 및 연소가스 복사열 이용
다음
(2단계) 연 소
- 상하운동에 의한 폐기물 전단 파괴(폐기물 엉킴 방지)
다음
(3단계) 후연소
- 좌우운동에 의한 폐기물 혼합연소
다음
(4단계) 완전연소
- 충분한 체류시간 확보(2초이상)
- 2차공기 노즐에 의한 연소가스 혼합

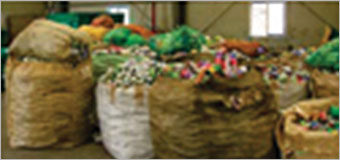

재활용 처리시설
설비 특징
PET → 압축성 양호
다음

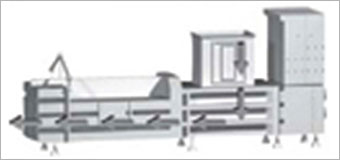

PET 압축기
다음
플라스틱 → 압축성 불량
다음

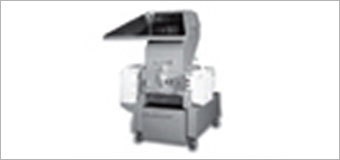

플라스틱 분쇄기
다음
캔 → 자력 선별
다음

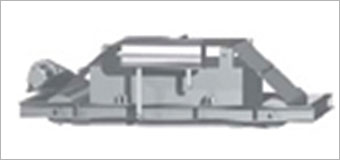

자력선별기
다음
다이옥신 방지계획
발생억제
- 대형폐기물 전량 파쇄
- 폐기물 저장조 내에서의 충분한 폐기물 혼합
발생최소화
- 자동연소제어 채택으로 완전연소 및 오염물질 발생 최소화
- 연소실 2초 이상의 체류시간 확보
- 고온연소로 다이옥신 전구물질 파괴(850℃이상)
재생성 억제
- 폐열 보일러 출구 온도 220℃ 유지로 다이옥신 재합성 방지
제거
- 미세 기공으로 물리적 흡착에 의한 다이옥신 및 전구물질의 제거
- 백필터에서 활성탄에 의한 흡착제거
소각시설 공정
반입공급설비
- 차량 자동 관제 시스템 → 차량의 신속한 반출입 가능
소각설비
- 자동연소제어 시스템(ACC) → 최적연소
- 경사왕복동식 단층 화격자 → 강열감량 최소화 (5wt% 이하)
연소가스 처리 설비
- 검증된 염소가스처리설비 채택 → (SNCR + SDR + 활설탄 분무 + B/F + SGH)
- 충분한 체류시간확보 → 반응효율 증대
급배기 설비
- 유인송풍기 인버터(VVVF)제어
- 비상시 배기가스 안정적 배출 → 보조모터
친환경 처리시설
바이오가스처리설비
- 음식물폐수를 바이오가스화하여 열원을 회수함과 더불어 기후변화 대응 국제시범도시의 이미지에 부합하는 친환경처리시설 조성
- 고농도 폐수를 저농도폐수로 처리하여 산단 폐수종말처리장에 위탁처리함으로써 위탁처리비 절감 기대
여열이용설비(증기판매)
- 폐기물 소각시설에서 발생되는 폐열로 스팀을 생산, 에보닉카본블랙코리아㈜에 판매
- 온실가스 저감으로 기후변화대응 국제시범도시 이미제 제고 및 에너지 절감 효과
하이브리드 가로등
- 무한정의 청정 에너지원인 태양광과 바람을 이용한 조명시스템 적용
- 야간에도 풍력으로 발전하여 태양광을 보완
- 하이브리드로 전력을 만들어 가로등에 전력을 공급하여 보행자의 안전과 신재생에너지 이미지 효과 제고
- 무한정의 청정 에너지원인 태양광과 바람을 이용한 조명시스템 적용
- 야간에도 풍력으로 발전하여 태양광을 보완
- 하이브리드로 전력을 만들어 가로등에 전력을 공급하여 보행자의 안전과 신·재생에너지 이미지 효과 제고
| 구분 | 사양 |
|---|---|
| 설치수량 | 17대 |
| 풍력발전기 | 1.5Kw |
| 태양광발전기 | 200W |
| LED | 240W |
